В строительстве фундаментов и подземных сооружений в России грунтовые воды часто создают серьезные препятствия, особенно на территориях с высоким уровнем их залегания, таких как Центральный федеральный округ и Северо-Запад. Без своевременного водопонижения котлован может затопить, что приведет к остановке работ и дополнительным расходам. Подробную информацию о проверенных решениях для осушения котлованов можно найти на https://осушение.рф.
Грунтовые воды проникают в котлованы через поры почвы, трещины и дренажные каналы, особенно если уровень их стояния (УГВ) находится ближе 2-3 метров от поверхности. В России, согласно СП 45.13330.2017. Земляные сооружения, основания и фундаменты, осушение обязательно на объектах с УГВ выше проектной отметки дна котлована. Это позволяет поддерживать сухую поверхность для земляных работ, армирования и бетонирования.
Почему водопонижение грунтовых вод критично для строительства
Осушение котлованов предотвращает обрушение стенок выемки из-за гидростатического давления и размыва грунта. В регионах вроде Подмосковья или Ленинградской области, где УГВ достигает 1-1,5 метра, без водопонижения риск аварий возрастает в разы. Работы по водопонижению позволяют снизить уровень воды на 5-20 метров, в зависимости от метода и геологии участка.

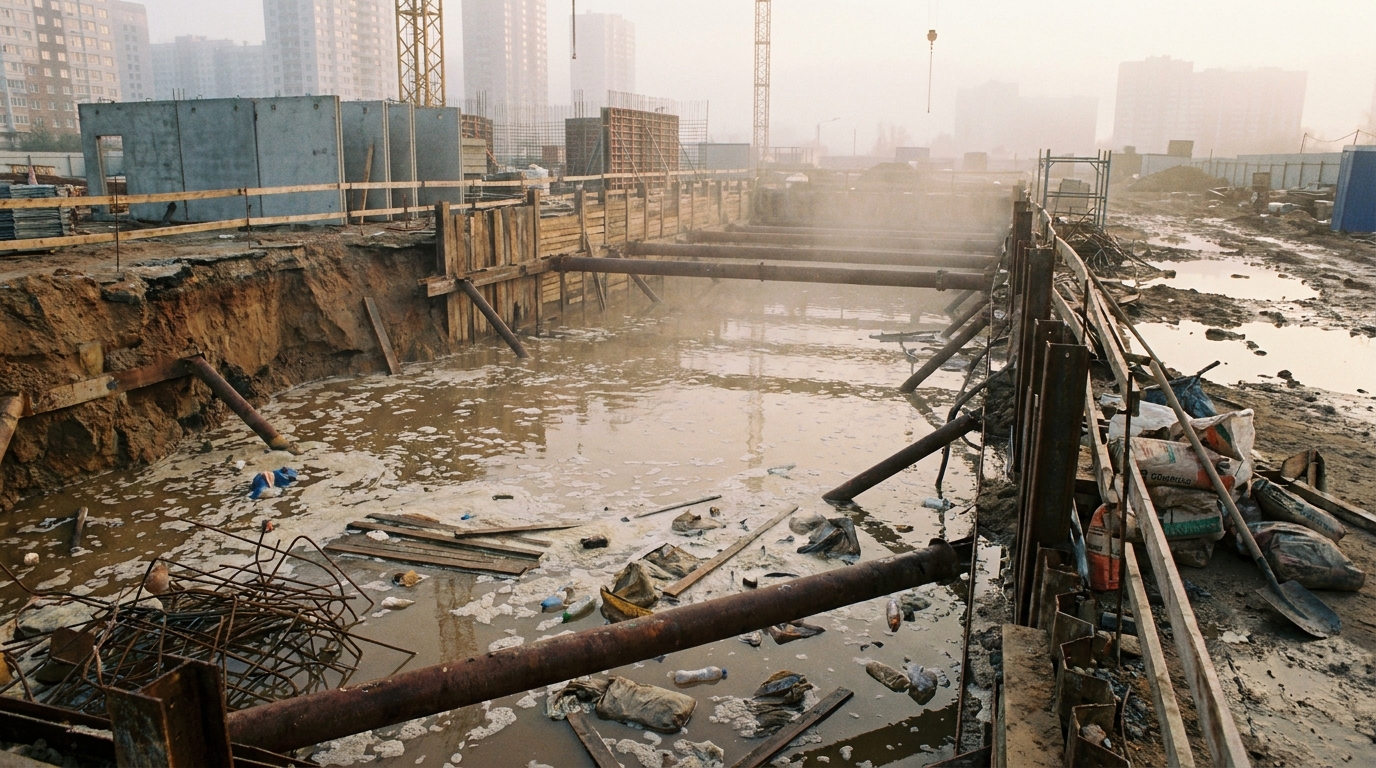

Грунтовые воды не только затопляют котлован, но и ослабляют несущую способность почвы, что приводит к просадкам и деформациям конструкций.
На практике в России применяют комплексный подход: предварительное изучение гидрогеологии участка по данным бурения скважин и мониторинга УГВ. Это помогает выбрать оптимальный метод осушения, минимизируя затраты. Например, на объектах в Москве и Санкт-Петербурге игнорирование водопонижения часто вызывает простои на недели.
Основные риски без осушения включают:
- Затопление и невозможность продолжения земляных работ.
- Размыв грунта и обрушение откосов котлована.
- Повышение давления на стенки, приводящее к деформации опалубки.
- Загрязнение бетона водой, что снижает его прочность.
Правильное водопонижение сокращает сроки строительства на 20-30% и снижает риски аварий.
В российском законодательстве, включая ГОСТ 21.501-2018, предусмотрены требования к проектированию систем осушения. Заказчик обязан предусмотреть резервные меры, такие как насосы с автозапуском, для непрерывной работы.
Методы строительного водопонижения грунтовых вод
В России для осушения котлованов используют несколько проверенных методов, каждый из которых подходит под конкретные условия грунта и глубину выемки. Выбор зависит от фильтрационно-емкостных свойств пород, дебита воды и сроков работ. Наиболее распространены открытые и глубокие способы, регулируемые техническими рекомендациями и нормами вроде ВСН 33-84.
Открытые методы эффективны при низком УГВ и песчаных грунтах. Они включают отвод воды траншеями или колодцами, что просто в реализации, но ограничено глубиной до 4-5 метров. Для более сложных случаев переходят к глубокому водопонижению с использованием скважин.
Игольный фильтр остается лидером по скорости развертывания на российских стройках среднего масштаба.

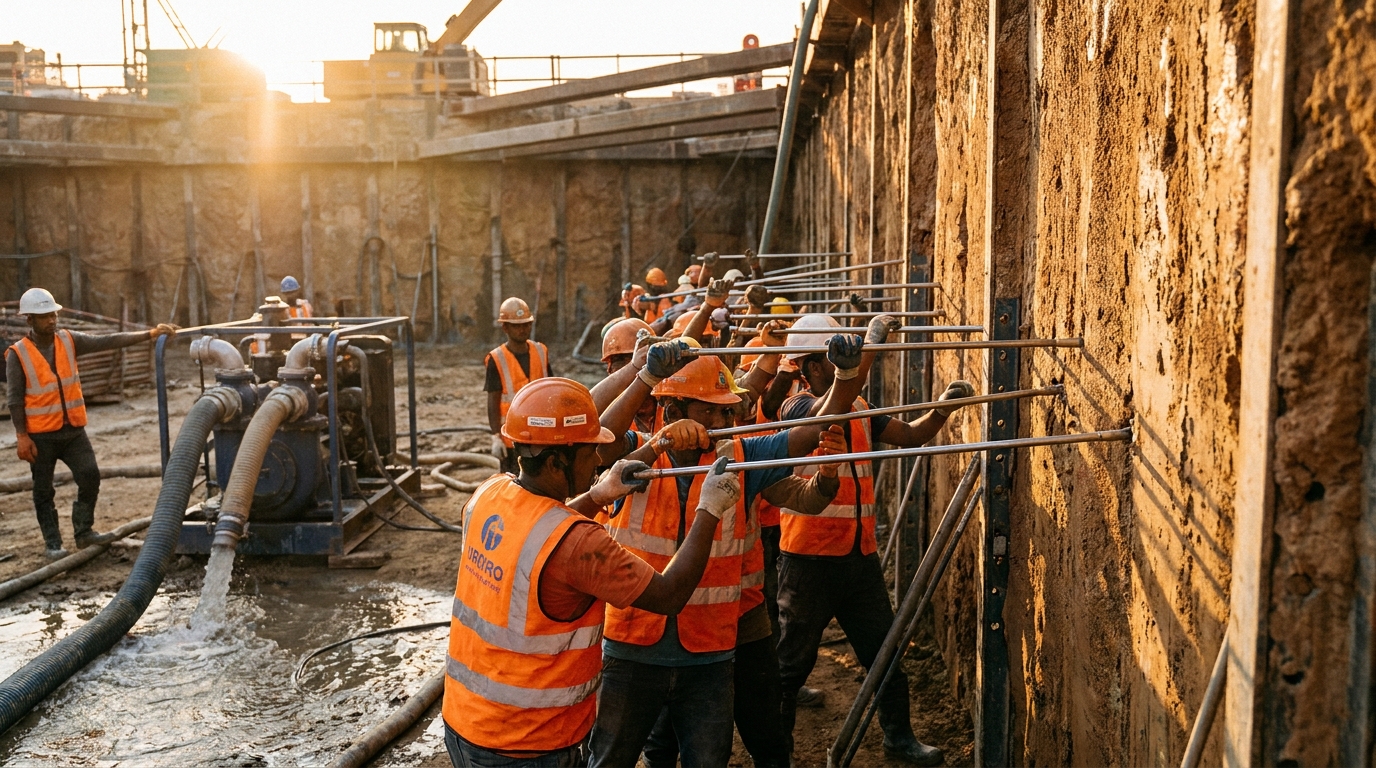

- Игольное водопонижение. Состоит из игл длиной 20-60 метров, вставляемых в грунт на расстоянии 2-4 метра друг от друга. Насосная станция откачивает воду, создавая конус понижения. Подходит для котлованов до 15 метров глубиной в песках и супесях.

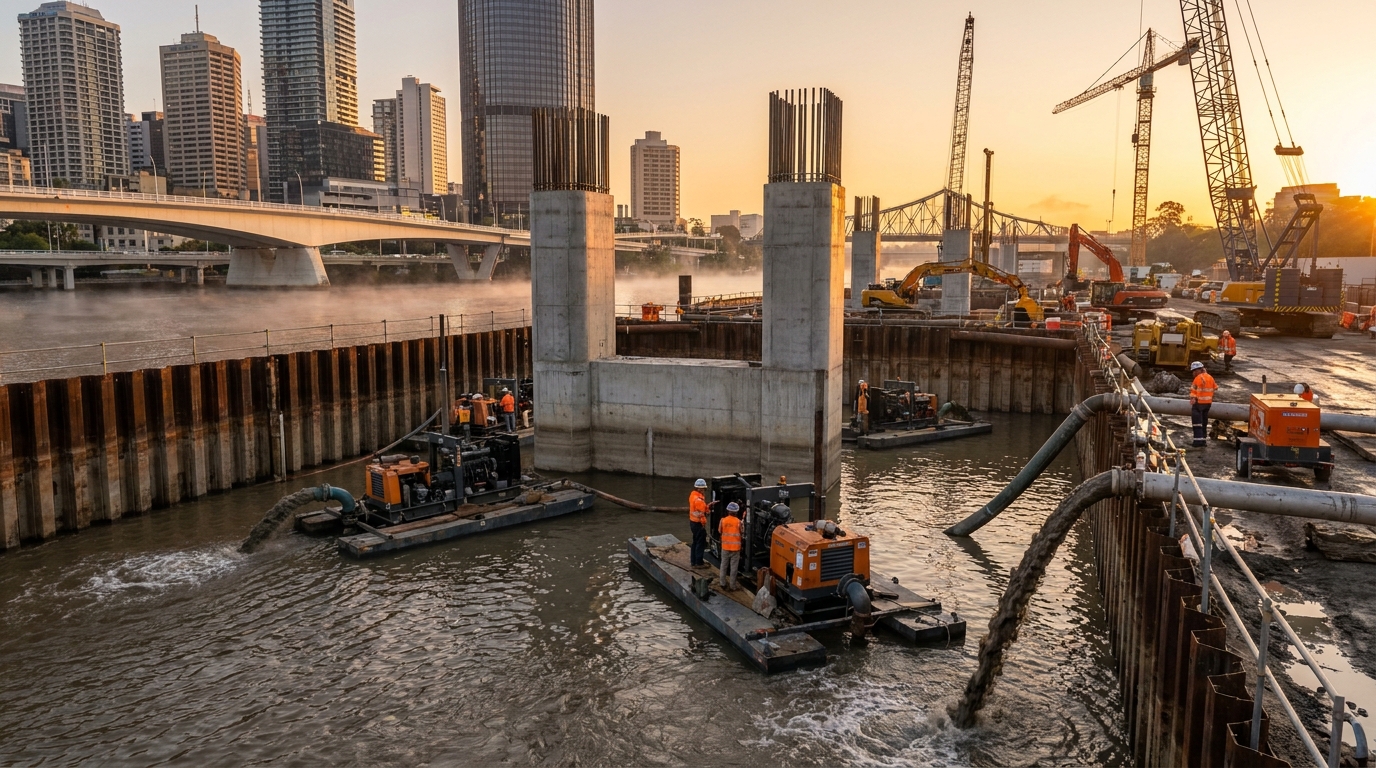

- Глубинные скважины. Буровые скважины диаметром 150-300 мм оснащают фильтрами и погружными насосами. Эффективно для крупных объектов, как метро или туннели, с понижением на 30+ метров.
- Электроосмос. Применяется в глинистых грунтах, где механические методы слабы. Электрическое поле ускоряет движение воды к анодным скважинам.
На практике в Центральной России комбинируют иглы с дренажными траншеями для усиления эффекта. Мониторинг уровня воды проводится пьезометрами, установленными по периметру котлована.
Геотекстиль в дренажных системах продлевает срок службы и предотвращает заиливание.
Расчет конусов понижения и оборудования
Для проектирования используют метод Якобса или программное обеспечение вроде PLAXIS, учитывая коэффициент фильтрации грунта (Kf от 0,1 до 10 м/сутки). Радиус влияния одной иглы достигает 10-15 метров. Насосы выбирают по производительности: центробежные для больших дебетов, погружные для глубин.

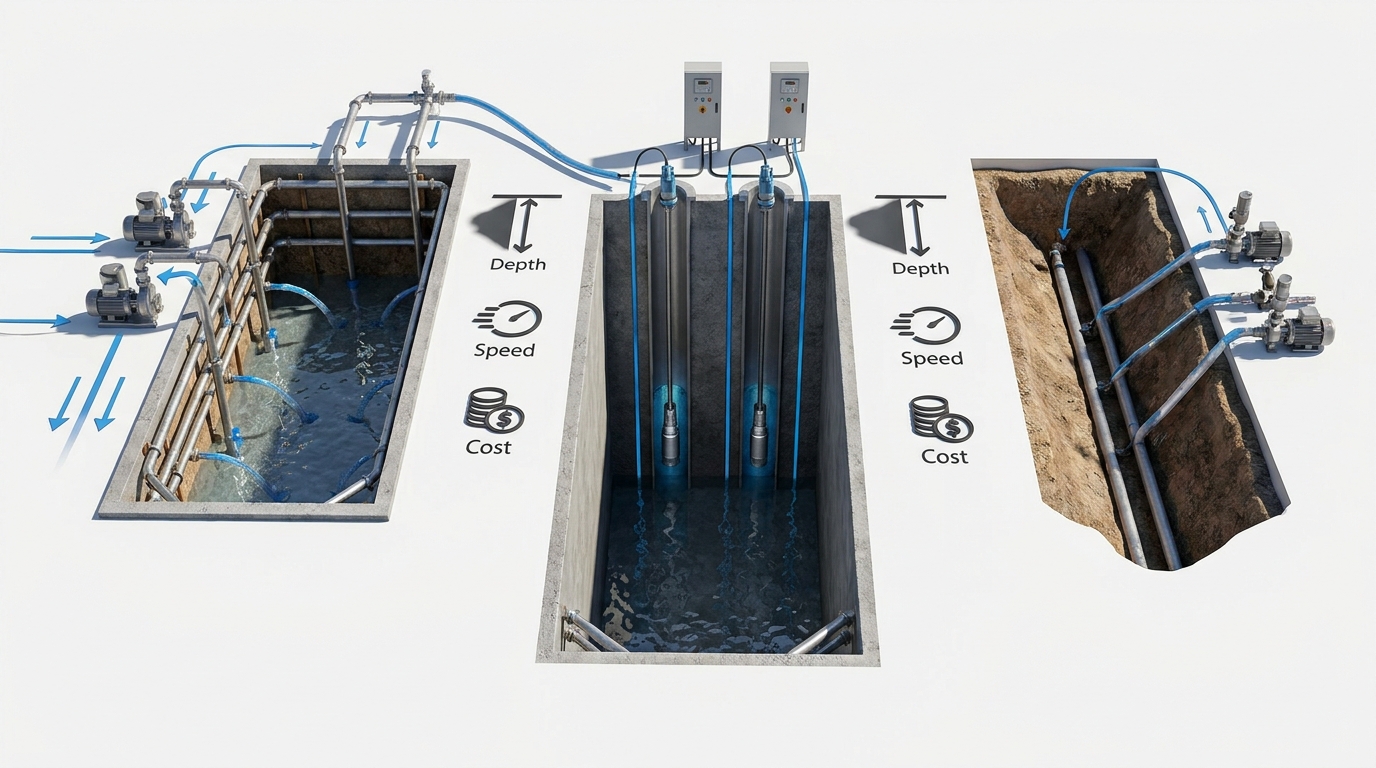

| Метод | Глубина осушения, м | Производительность, м?/ч | Стоимость на объект, руб./м? |
|---|---|---|---|
| Игольный фильтр | 5-15 | 50-200 | 500-1000 |
| Глубинные скважины | 15-40 | 100-500 | 800-1500 |
| Траншейный дренаж | до 5 | 20-100 | 300-600 |
Таблица отражает ориентировочные параметры для типовых российских условий. Реальные цифры корректируют по геологическому заключению.
Этапы организации осушения котлованов на стройплощадке
Организация строительного водопонижения начинается с подготовки участка и заканчивается демонтажем оборудования после завершения работ. Каждый этап требует строгого соблюдения техники безопасности по нормам Ростехнадзора и Сан Пи Н 2.1.7.1322-03 для работы с откачиваемой водой.
Сначала проводят инженерно-геологические изыскания: бурят разведочные скважины, определяют УГВ, химический состав воды и Kf грунта. На основе данных разрабатывают проект с расчетом числа скважин и мощности насосов. В России это фиксируется в техническом задании по форме из СП 47.13330.2016.
Предварительное моделирование конуса понижения позволяет избежать перерасхода энергии на 15-25%.

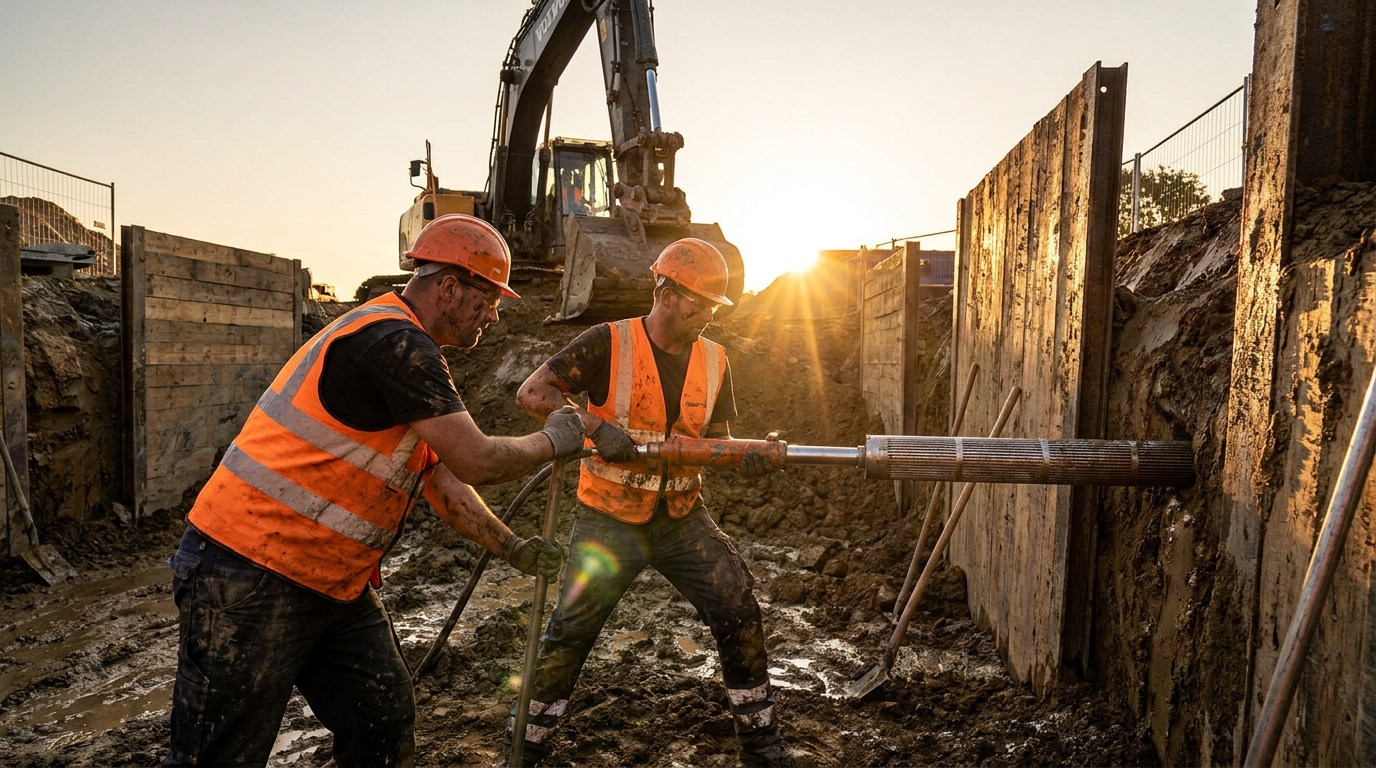

Далее следует монтаж системы. Для игольных фильтров бурится направляющие шурфы, в которые вставляют трубы с фильтрами из геотекстиля. Насосная станция размещают на высоте, подключают шланги и запускают откачку. Время достижения проектного уровня воды — от нескольких часов до 2-3 суток.
- Проверка герметичности соединений перед пуском.

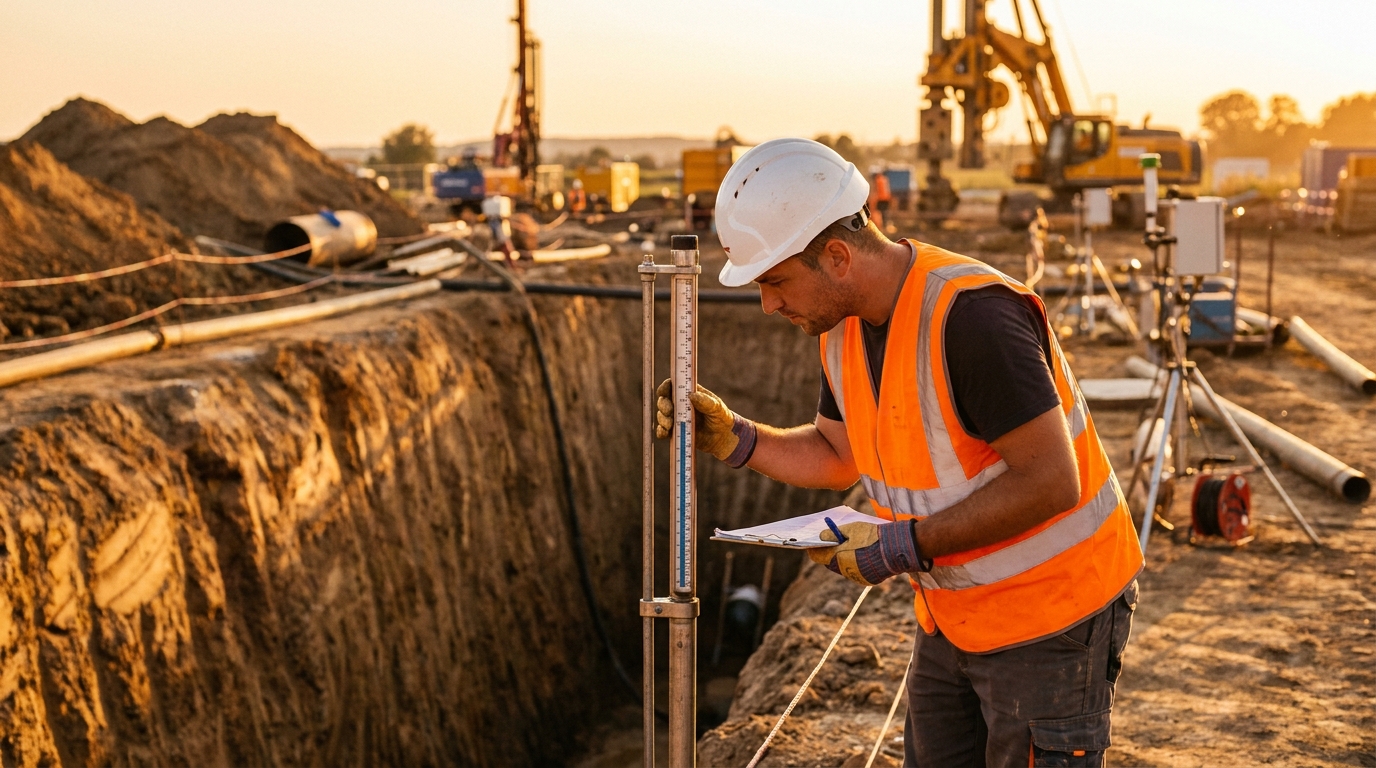

- Установка пьезометров для контроля УГВ в реальном времени.
- Подготовка резервуара для сброса очищенной воды.
Во время земляных работ ведут непрерывный мониторинг: измеряют уровень воды, расход насосов и осадку грунта. Если УГВ поднимается, добавляют дополнительные иглы или повышают производительность. Важно фильтровать откачиваемую воду от песка с помощью пескоуловителей.
Автоматизация насосных станций с датчиками уровня минимизирует человеческий фактор и простои.
Завершение и демонтаж системы водопонижения
После заливки фундамента или достижения устойчивости котлована откачку постепенно снижают, наблюдая за восстановлением УГВ. Демонтаж проводят поэтапно: извлекают иглы, разбирают станцию, восстанавливают грунт. Отходы утилизируют по экологическим нормам, включая очистку от нефтепродуктов, если использовали дизельные насосы.
Общие сроки осушения на российском объекте — 1-4 недели, в зависимости от объема. Стоимость формируется из аренды оборудования (30-50% затрат), работ бригады и электроэнергии.
Экологические и безопасные аспекты водопонижения
Строительное водопонижение влияет на окружающую среду, поэтому в России оно регулируется Федеральным законом № 7-ФЗ «Об охране окружающей среды» и Сан Пи Н 2.1.5.980-00. Откачка больших объемов воды может привести к просадке соседних участков или засолению почв, если не соблюдать баланс подпитки.
Для минимизации рисков применяют рециркуляцию очищенной воды обратно в грунт через инфильтрационные колодцы. Обязательна очистка стоков от взвесей и загрязнителей на локальных сооружениях перед сбросом в водоемы. Мониторинг экологии включает анализ проб воды на p H, железо и тяжелые металлы ежемесячно.
В зонах с защищенными грунтовыми водами требуется согласование с Росприроднадзором заранее.
Безопасность на объекте обеспечивается ограждением зоны осушения, сигнализацией на насосах и защитой от обрушения стенок котлована. Работники проходят инструктаж по правилам № 272 от Ростехнадзора, включая использование СИЗ и контроль газов в скважинах.
Экономическая эффективность и факторы затрат
Затраты на водопонижение составляют 5-15% от сметы земляных работ. Основные статьи: аренда оборудования, электроэнергия, оплата бригады и геоизыскания. Экономия достигается за счет правильного выбора метода и автоматизации.
| Фактор затрат | Доля в общей сумме, % | Меры снижения |
|---|---|---|
| Аренда насосов и игл | 40-50 | Оптимальный расчет числа единиц |
| Электроэнергия | 20-30 | Энергоэффективные насосы, автоматика |
| Монтаж и обслуживание | 15-25 | Квалифицированная бригада |
| Очистка и утилизация | 10-15 | Рециркуляция воды |
Таблица показывает структуру расходов для стандартного объекта. Снижение затрат на 20% возможно при точном прогнозировании дебита воды.
В заключение, грамотное водопонижение ускоряет строительство на 30-50%, снижая риски простоев от подтоплений. На российских стройках все чаще внедряют BIM-модели для интеграции данных осушения в общий проект.
Примеры применения на объектах в России
На практике водопонижение успешно применяется при возведении метро в Москве, где игольные фильтры осушили котлованы глубиной до 20 метров в песчаных грунтах с высоким УГВ. Аналогично на объектах в Санкт-Петербурге для набережных использовали комбинированные методы с электродренажом.
В промышленном строительстве, например, на заводах в Подмосковье, глубокие скважины с погружными насосами позволили вести работы в глинистых водоносных горизонтах без остановок. В жилой застройке южных регионов кольцевой дренаж эффективен для котлованов под многоэтажки на песках.
Интеграция с геосетками усиливает устойчивость стенок на 40% во время осушения.
Типичные ошибки: недооценка притока воды приводит к авариям, как в случаях обрушения на стройках 2020-х годов. Успех зависит от комплексного подхода с геомоделированием.
Часто задаваемые вопросы
Как выбрать метод водопонижения для котлована?
Выбор зависит от глубины котлована, типа грунта и дебита воды. Для мелких котлованов до 5 метров подойдут открытые траншеи или насосы. Игольные фильтры эффективны на 5-15 метров в песках. Глубокие скважины — для более 15 метров или глины. Обязательно проводят георазведку для расчета.
Сколько времени занимает осушение котлована площадью 1000 м??
Время варьируется от 1-2 дней для песчаных грунтов с низким притоком до 7-14 дней при высоком УГВ. Факторы: мощность насосов и расстояние до водоносного горизонта. Мониторинг ускоряет процесс.
- Песок: 1-3 дня.
- Глина: 5-10 дней.
Нужно ли разрешение на водопонижение?
Да, для объектов с откачкой свыше 100 м?/сутки требуется согласование с местным органом по охране водных ресурсов. Проект утверждают в Росводресурсах, если затрагивают водоохранные зоны. Экологическая экспертиза обязательна по закону № 7-ФЗ.
Как избежать просадки соседних зданий при осушении?
Проводят моделирование конуса понижения, ограничивая радиус влияния. Устанавливают наблюдательные скважины у фундаментов зданий. При необходимости компенсируют подпиткой или укрепляют грунт инъекциями.
Какие насосы лучше для водопонижения?
Погружные центробежные насосы подходят для скважин глубиной свыше 10 метров благодаря надежности. Центробежные поверхностные — для мелких работ. Выбирают по напору и производительности: 50-200 м?/ч.
- Энергоэффективность: класс IE3 и выше.
- Защита от сухого хода.
Что делать с откачанной водой?
Очищают от песка и загрязнений на отстойниках, затем сбрасывают в канализацию или рециркулируют. Анализ на соответствие нормам сброса по Сан Пи Н 2.1.5.980-00. Запрещен прямой сброс в водоемы без очистки.
Выводы
Статья охватила принципы, методы, оборудование и практические аспекты строительного водопонижения в России, от геоизысканий до экологических мер и примеров на объектах. Правильное осушение котлованов ускоряет земляные работы, минимизирует риски и снижает затраты при соблюдении норм.
Для успеха советуем начинать с детальной георазведки, выбирать метод по грунтам, внедрять автоматику и мониторинг. Обеспечьте очистку стоков и безопасность персонала, чтобы избежать аварий.
Применяйте эти знания на своих стройках уже сегодня — закажите геоисследования и проект осушения, чтобы повысить эффективность и соответствовать требованиям! Консультируйтесь с экспертами для оптимальных решений.
